想在家中安裝現在最流行的 COB LED 燈帶，營造見光不見燈的高級感，卻在看到變壓器（電源供應器）上一排螺絲端子時卡關了嗎？
別擔心，這其實比你想的更簡單！本文將透過實際的接線圖解，一步步教你如何正確連接 明緯 (Mean Well) LRS-75-24V 變壓器 與 LED 燈條。只要分清楚「輸入」與「輸出」，就能輕鬆完成安裝，不用擔心接錯線。
一、 準備工具與材料

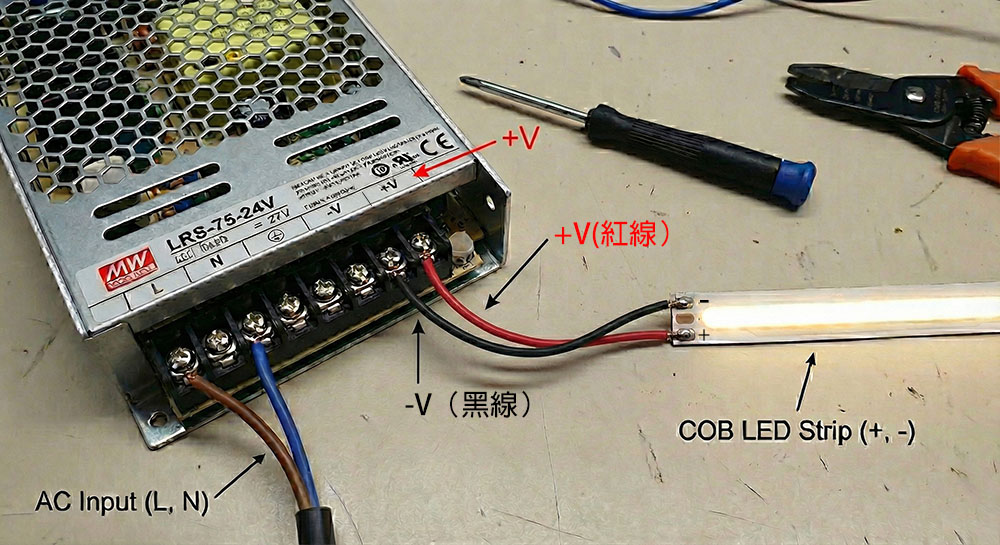

在開始之前，請確保你手邊有以下物品（參考上圖）：
LED 專用變壓器：圖中示範為明緯 LRS-75-24V（24V 電壓，75W 功率）。
LED 燈帶：圖中為 COB 燈帶（請確認燈帶電壓是否也是 24V，電壓必須匹配）。
電源線：包含連接插座的 AC 線（棕/藍）與連接燈帶的 DC 線（紅/黑）。
工具：十字螺絲起子、剝線鉗（或剪刀）。
二、 關鍵步驟一：連接市電輸入端 (AC Input)
這是最需要注意安全的一步。請看變壓器左下角的端子台，通常標示為 L 與 N。
L (Line / 火線)：通常連接棕色或黑色線。
N (Neutral / 中性線)：通常連接藍色或白色線。
接地符號 (⏚)：如果你的電源線有第三條黃綠色接地線，請接在此處；若無則可忽略。
⚠️ 安全警語：在進行此步驟前，請務必確認插頭尚未插入插座，或總電源開關已關閉！安全第一。
三、 關鍵步驟二：連接 LED 燈帶輸出端 (DC Output)
接下來，我們要將變壓器轉換後的直流電 (DC) 輸送到燈帶。請看變壓器右側的端子，標示為 +V 與 -V。
LED 是有「極性」的，接反了雖然通常不會壞，但燈絕對不會亮。請依照以下標準色碼連接：
正極 (+V)：將紅色線的一端鎖在變壓器的
+V，另一端焊接或扣在燈帶的+極。負極 (-V)：將黑色線的一端鎖在變壓器的
-V，另一端焊接或扣在燈帶的-極。
💡 安裝小撇步：螺絲務必鎖緊，避免接觸不良導致燈光閃爍或端子過熱。
四、 進階教學：如何挑選正確的變壓器瓦數？
很多新手常問：「我要接 5 公尺的燈帶，這顆變壓器推得動嗎？」這裡教大家一個簡單的計算公式。
為了讓變壓器壽命更長，我們通常建議預留 20% 的緩衝空間（即只使用變壓器 80% 的效能）。
計算公式：
(燈帶每米瓦數 × 總長度) ÷ 0.8 = 建議變壓器瓦數
舉例來說： 如果你買的 COB 燈帶是「每公尺 10W」，你想安裝 5 公尺。
總消耗功率：10W × 5m = 50W
建議變壓器：50W ÷ 0.8 = 62.5W
因此，你需要選擇大於 62.5W 的變壓器。圖中的 LRS-75-24V (75W) 就非常適合這個案例！
五、 常見問題排除 (FAQ)
Q: 接好線了，但燈帶完全不亮？ A: 90% 的原因是 DC 端正負極接反了。請將紅色與黑色線對調試試看。另外也要檢查輸入端的 AC 電源是否有電。
Q: 燈帶會閃爍或亮度不穩？ A: 可能是端子螺絲沒鎖緊，或是變壓器的瓦數不足（過載）。請重新檢查接點或計算瓦數。
結語
只要按圖施工，自己動手接 LED 燈帶其實很有成就感！希望這篇教學能幫你順利點亮家中的角落。
